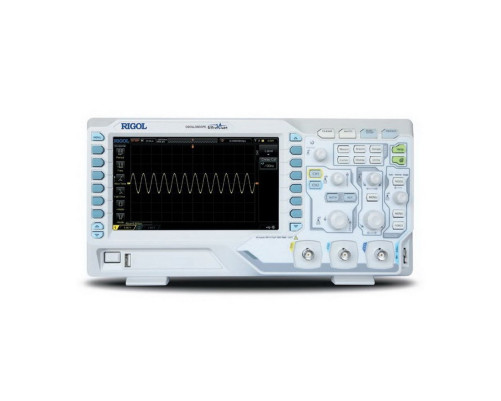

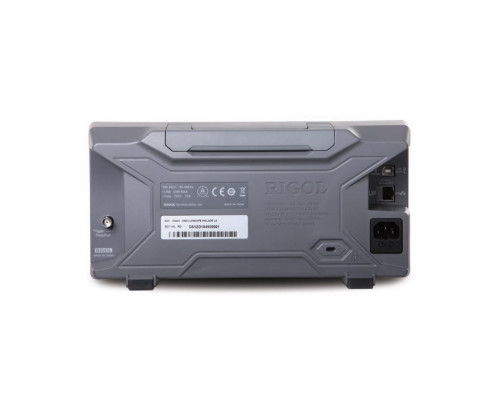

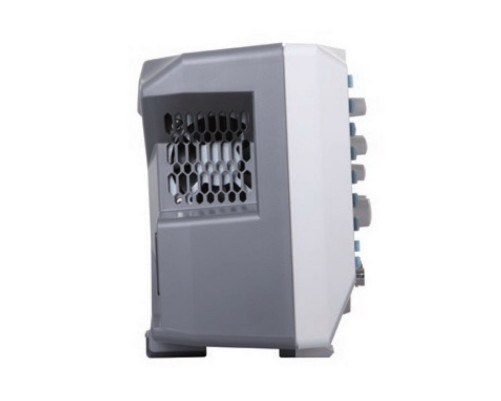

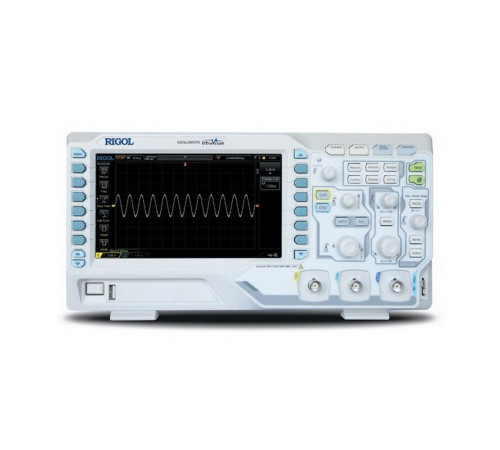

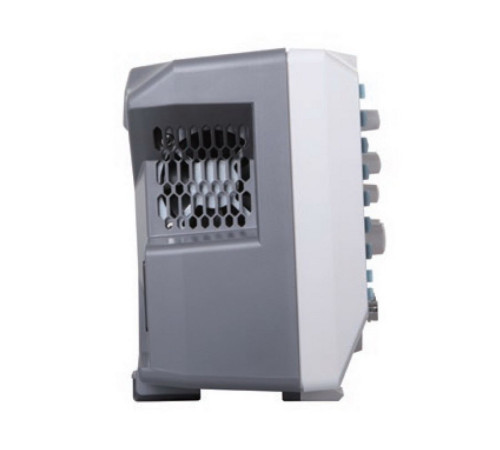

Осциллограф Rigol DS1102Z-E

Основные характеристики

• Автоматические измерения
  Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay, Phase, Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
• Вес, нетто, кг
  2.9
• Время нарастания сигнала, нсек
  1,75
• Встроенные функции
  Частотомер, цифровой вольтметр
• Входная емкость
  15 пФ ± 3 пФ
• Входное сопротивление
  1 МОм ± 1%
• Высота, мм
  160.8
• Диапазон удержания
  16 нсек…10 сек
• Длина, мм
  313.1
• Интерфейс
  USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail)
• Количество каналов
  2
• Комплект поставки
  Осциллограф, кабель питания, комплект кабелей, документация
• Коэф.развертки
  2 нсек/дел...50 ксек/дел
• Курсорные измерения
  ручные, слежение, авто
• Материал корпуса
  Пластик
• Основной цвет корпуса
  Белый
• Особенности вертикальной системы
  500 мкВ/дел ~ 10 В/дел
• Особенности горизонтальной системы
  ±25 ppm
• Особенности дисплея
  16 млн. цветов. Послесвечение - 100 мс, 200 мс, 500 мс, 1 с, 5 с, 10 с, бесконечно
• Особенности каналов
  2 аналоговых канала
• Охлаждение
  активное
• Питание
  100…240 В, 50…440 Гц. Предохранитель питания: 2 А, класс T, 250 В. Максимальная потр.мощность - 50 Вт
• Пропускная способность, МГц
  100
• Размер дисплея, дюйм
  7
• Разрешение дисплея
  800 x 480
• Разрешение по вертикали
  8 бит
• Разъемы
  1x USB Host, 1x USB Device, 1x RJ45, 1x BNC (TrigOut)
• Регистрация осциллограмм
  Отображение до 5 измерений одновременно. Статистика - cреднее измерение, максимальное, минимальное, девиация, количество измерений
• Режим запуска
  Авто, обычный, одиночный
• Тип дисплея
  TFT
• Тип инструмента
  Осциллограф
• Управление
  Кнопочное, ручки регулирования, удаленное управление с ПК через веб браузер
• Цифровые фильтры
  Фильтры - ФНЧ, ФВЧ, полосовой, режекторный
• Частота дискретизации
  1 канал - 1 Гвыб/сек, 2 канала - 500 Мвыб/сек
• Ширина, мм
  122.4
