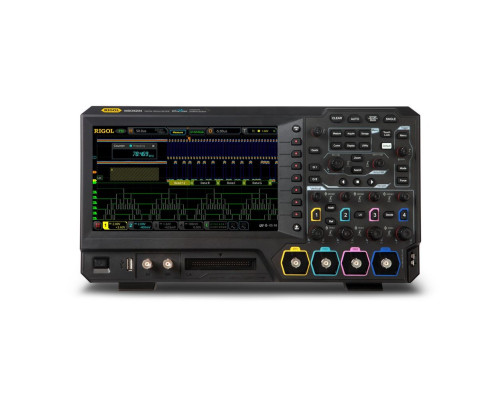

Осциллограф Rigol MSO5204

Основные характеристики

• Автоматические измерения
  41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране)
• Вес, нетто, кг
  3.5
• Входная емкость
  17 пФ ± 3 пФ
• Входное сопротивление
  1 МОм ± 1%
• Высота, мм
  200
• Диапазон
  …200 МГц
• Диапазон удержания
  8 нсек…10 сек
• Длина, мм
  367
• Интерфейс
  USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, HDMI 1.4b, Опционально: GPIB (адаптер GPIB-USB)
• Источник (цифровой вольтметр)
  Любой аналоговый канал
• Источник сигнала
  Любой аналоговый входной или цифровой входной канал
• Количество каналов
  4
• Комплект поставки
  Осциллограф, документация, кабель питания, USB кабель, 4 пассивных пробника Rigol PVP2350 (350 МГц)
• Курсорные измерения
  Поддерживаются 2 пары курсоров по осям X и Y
• Основной цвет корпуса
  Черный
• Особенности
  Высота для монтажа в измерительную стойку: 5U. Расчетное время нарастания: не более 1.75 нсек
• Особенности вертикальной системы
  Входная связь: по постоянному току, переменному току или заземлению. Динамический диапазон: ±5 делений (8 бит). Относительная погрешность усиления по постоянному току: ± 3% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ (на BNC входе)
• Особенности встроенного частотометра
  Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала
• Особенности входящего сигнала
  CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик)
• Особенности генератора сигналов
  В стандартной комплектации: нет. Опция Rigol MSO5000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
• Особенности горизонтальной системы
  Разрешение по времени: 10 псек
• Особенности дисплея
  Сенсорный, мультитач, поддерживаются жесты. Яркость: 256 уровней интенсивности (LCD, HDMI). Выдержка: выкл / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью)
• Особенности каналов
  Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 16 входных цифровых (при заказе с опциональным пробником Rigol PLA2216), 2 выходных для генератора сигналов произвольной формы (необходимы для установки опции Rigol MSO5000-AWG)
• Особенности системы измерения
  Максимальная скорость захвата осциллограмм: не менее 500 000 осц/сек. Пиковый детектор: захват глитчей от 500 псек
• Особенности системы синхронизации
  Полоса пропускания системы синхронизации: 200 МГц. Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); фиксированные 50% (линия AC)
• Особенности цифрового вольтметра
  Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек
• Питание
  100…240 В, 45…440 Гц. Предохранитель питания: 4 А, класс T, 250 В. Максимальная мощность 75 Вт (при подключении к различным интерфейсам, USB)
• Пропускная способность, МГц
  200
• Размер дисплея, дюйм
  9
• Разрешение (цифровой вольтметр)
  Переменный ток В / постоянный ток В: 3 бита
• Разрешение дисплея
  1024 x 600
• Разрешение по вертикали
  8 бит
• Разрешение, dpi
  Устанавливается пользователем. Максимальное: 6 бит
• Разъемы
  4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x HDMI 1.4b тип A
• Регистрация осциллограмм
  Не менее 450 000 фреймов в режиме реального времени
• Режим входа
  DC, AC, "земля"
• Режим запуска
  Автоматический, нормальный, одиночный
• Тип инструмента
  Осциллограф
• Управление
  Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер
• Хранение измерений
  Аналоговый канал: 200 млн. точек (одноканальный), 100 млн. точек (полуканальный), 50 млн. точек (режим всех каналов). Цифровой канал: 25 млн. точек (режим всех каналов)
• Чувствительность верт. системы
  500 мкВ/дел…10 В/дел
• Ширина, мм
  130
